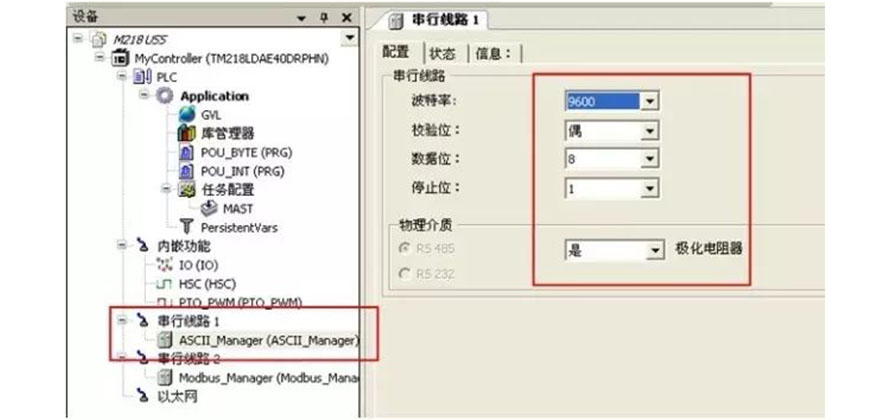

PLC自动化编程中自由通讯口设置步骤1、 设置自由口通讯参数

使用SL1端口，进行基本参数设置

例如M218PLC有SL1和SL2两个串行通讯口，我们选择其中的SL1作为目标对象。SL1采用RJ45接口，制作连接线时注意引脚关系以及电缆屏蔽。

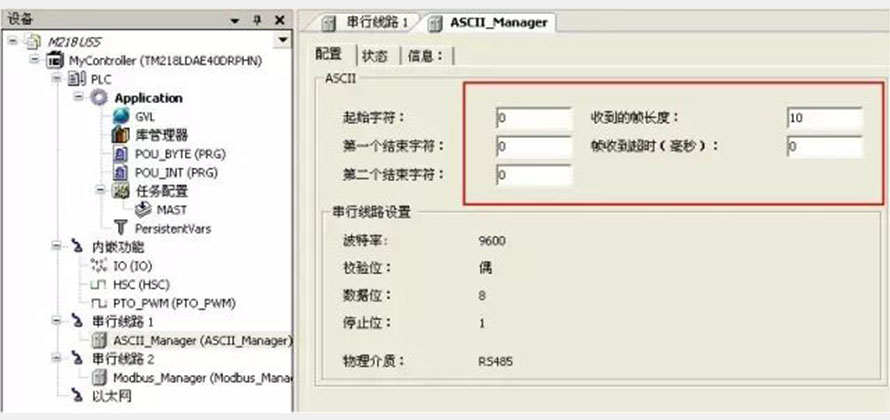

PLC自动化编程中自由通讯口设置步骤2、接收数据帧格式选择

可以选择起始字符和结束符的方式；可以通过判断数据帧长度的方式；可以通过帧收到超时（例如设置超时时间为5MS，则在收到最后一个字符后如果5MS内没有收到其他字符，则判断本帧结束）的方式判断帧的结束（实例中通过接收10个字节为一帧）

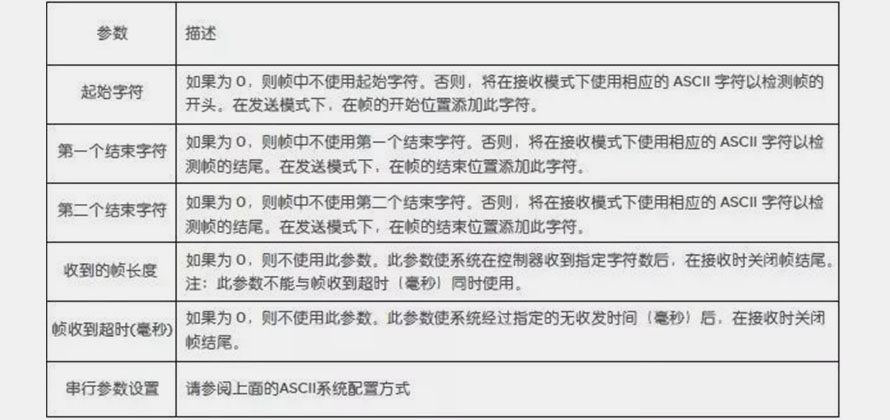

ASCII管理器的配置参数介绍

PLC自动化编程中自由通讯口设置步骤3、发送寄存器定义为字节的格式

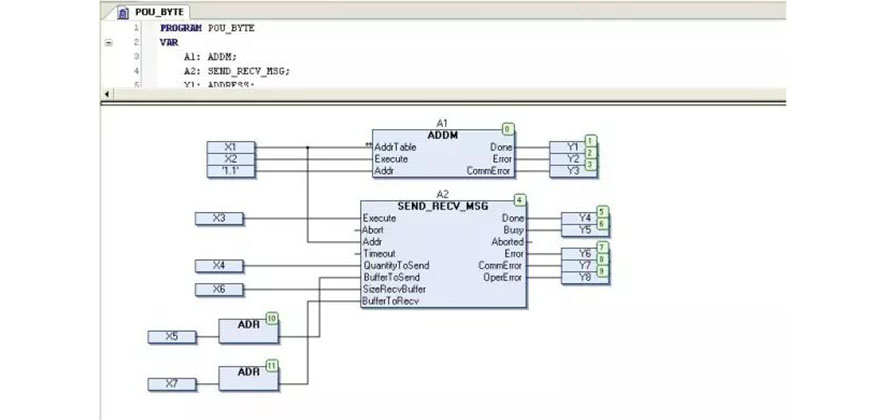

程序及相关数据，使用SEND_RECV_MSG功能块。X5和X7定义为BYTE类型的数组。（ADDM和SEND功能块说明见对应文章）

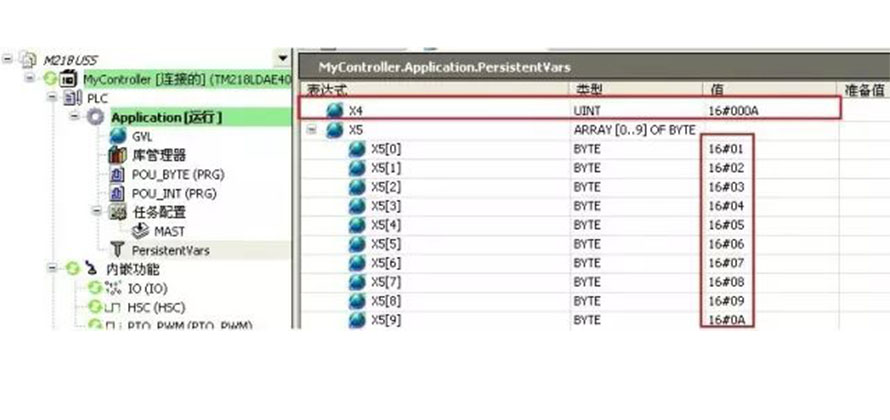

PLC自动化编程中自由通讯口设置步骤4、设置发送（示例格式为16进制）

X4=16#0A字节数，发送数据为X5数组里的10个字节

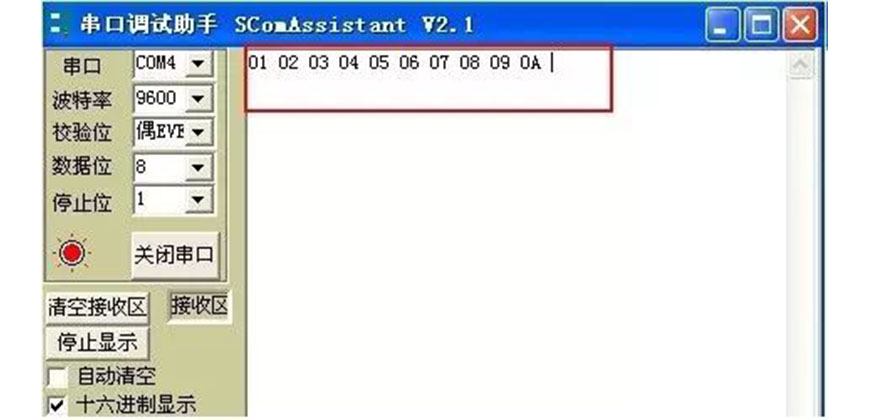

PLC自动化编程中自由通讯口设置步骤5、设备收到的数据

如下图所示，接收到的十个字节即为数组X5的十个字节

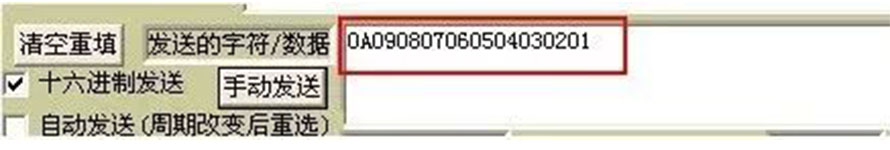

PLC自动化编程中自由通讯口设置步骤6、设备发送的十个字节数据

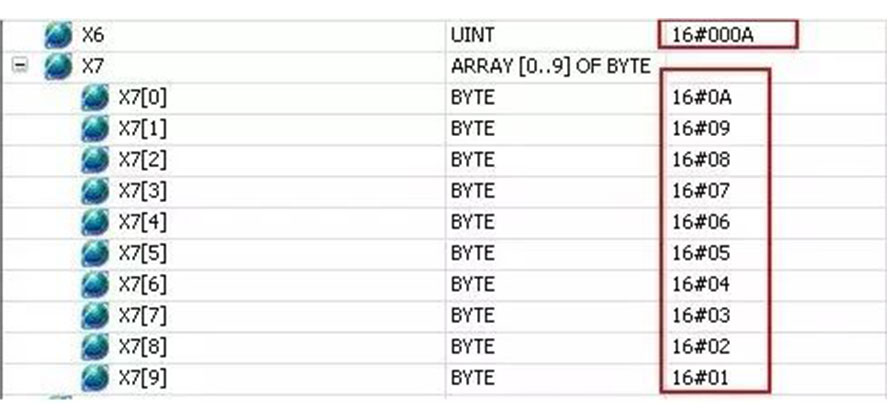

PLC自动化编程中自由通讯口设置步骤7、PLC收到的十个字节保存在接收区X7的是个寄存器中

注意：如果将发送寄存器设置为INT格式，例如发送字寄存器数据16#1234，则设备收到的顺序为16#3412，即高低字节顺序问题。
