接触器是用来接通或切断电动机或其他负载主电路的一种控制电器，在电力拖动自动控制线路中被广泛应用。具有动作迅速，控制容量大，使用安全方便，能频繁操作和远距离操作等优点。

主要用作电动机的主控开关、小型发电机、电热设备、电焊机和电容器组等各种设备的主控开关。能接通和断开负载电流，但不能切断短路电流，因此常与熔断器和热继电器等配合使用。

面板介绍及接线

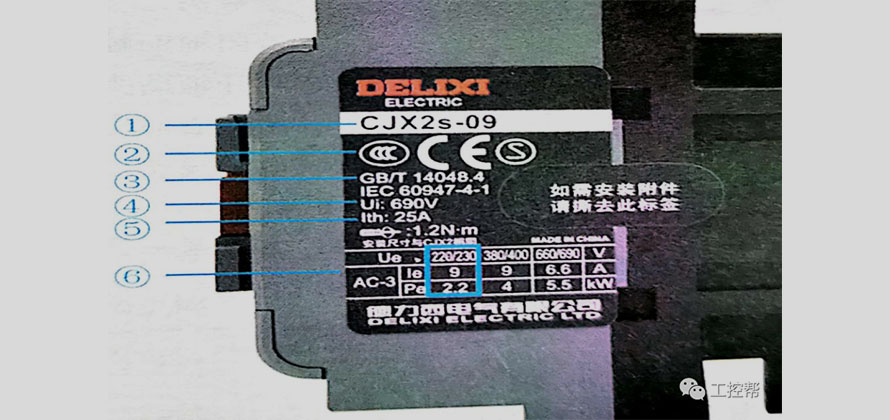

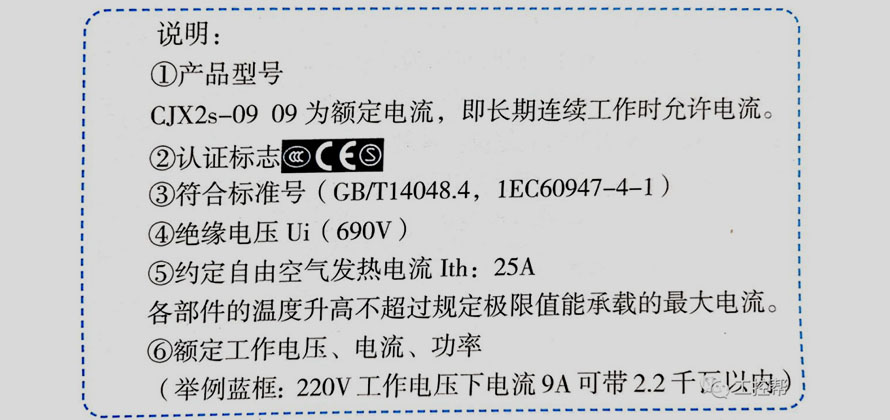

1. 面板介绍

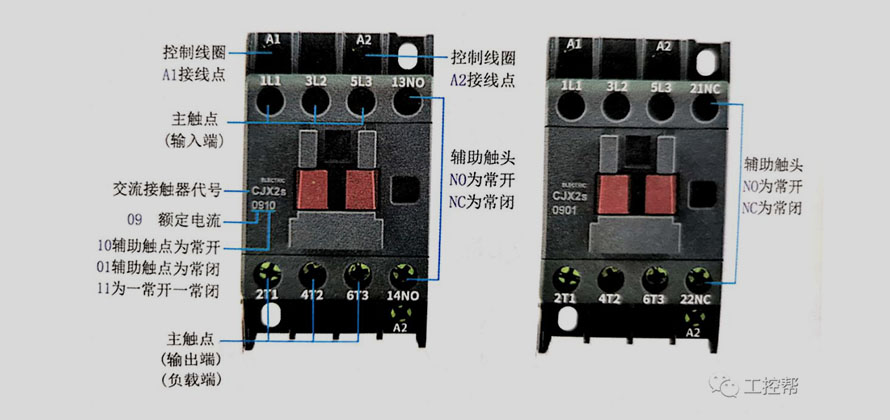

2. 接线方式：

根据上面的图片，我们很容易了解接触器的接线方式，主触点的输入端就进线，主触点的输出端接出现（负载），而接触器的线圈T1和T2选用哪一端作为进线都可以，也就是说可可以选择T1作为进行T2作为出线，也可以选择T2作为进线T1作为出线，对接入线路的线圈来说均不受影响。另外一个辅助触头，原则上采用上进下出或者下进上出都不受影响，但是为了电路方便检修，我们均采用上进下出原则进行接线，要注意的是N0为常开，NC为常闭，选用辅助触点的时候需要看清处是N0还是NC，如果在触点上面没有标注NO还是NC的，或者标注的NO和NC掉落的，可采用万用表的蜂鸣器进行判定，常闭N0在接触器线圈没有通电之前，用万用表检测会发声，常开则不发声。如果辅助触点不够的，需要采用辅助触头的，接线方式一样，采用上进下出。

结构组成及原理：

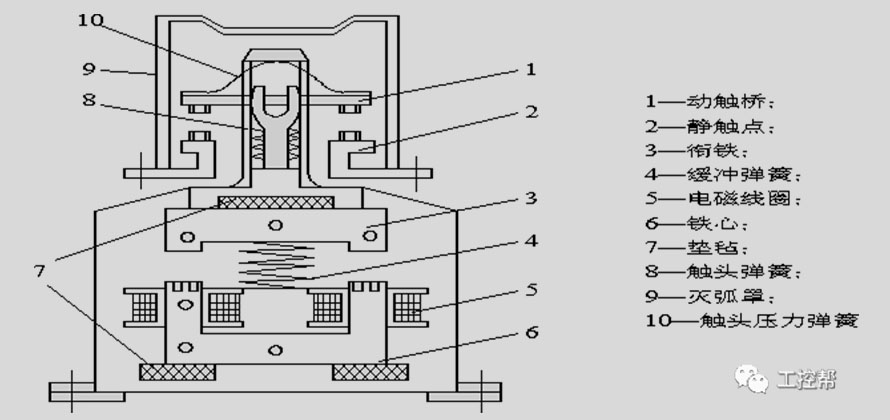

1. 结构

接触器主要由驱动系统、触点系统、灭弧系统及其它部分组成。

①驱动系统：驱动系统包括电子模块、软铁、永磁体，是永磁式接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。

④其它部分：有绝缘外壳、弹簧、传动机构等。

2. 工作原理

当plc接触器电磁线圈不通电时，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使衔铁与铁心吸合，带动触头动作(触头系统是和衔铁联动的)，此时辅助触电常开闭合，常闭断开。当线圈失电后，铁心失磁，电磁吸力消失，在覃弹簧的作用下触头复位，此时常开断开，常闭闭合。

型号划分：

在电工学上。plc接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，plc接触器不仅能接通和切断电路，而且还具有低电压释放保护作用/。接触器控制容量大。适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。通用接触器可大致分以下两类。

1. 交流接触器。主要由电磁机构、触头系统、灭弧装置等组成。常用的是CJ10、CJ12、CJ12B等系列。

2. 直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

但现在接触器的 型号都重新划分了。都是AC系列的了。。。

1;AC-1类接触器是用来控制无感或微感电路的.

2;AC--2类接触器是用来控制绕线式异步电动机的启动和分断的.

3;AC-3和AC--4plc接触器可用于频繁控制异步电动机的启动和分断

plc接触器的选型原则：

1. 交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应

2. 负载的计算电流要符合plc接触器的容量等级，即计算电流小于等于plc接触器的额定工作电流。

3. 线路的三相短路电流不应超过plc接触器允许的动、热稳定电流，当使用plc接触器断开短路电流时，还应校验plc接触器的分断能力。

4. plc接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量应满足控制回路接线要求。

5. 根据操作次数校验plc接触器所允许的操作频率。如果操作频率超过规定值，额定电流应该加大一倍。

6. 短路保护元件参数应该和接触器参数配合选用。选用时可参见样本手册，样本手册般给出的是plc接触器和熔断器的配合表。

7. plc接触器和其它元器件的安装距离要符合相关国标、规范，要考虑维修和走线距离。
