PLC自动化的定位指令的使用程序和伺服接线图

文章出处:gkb01 阅读量:643 发表时间:2022-04-11 13:06

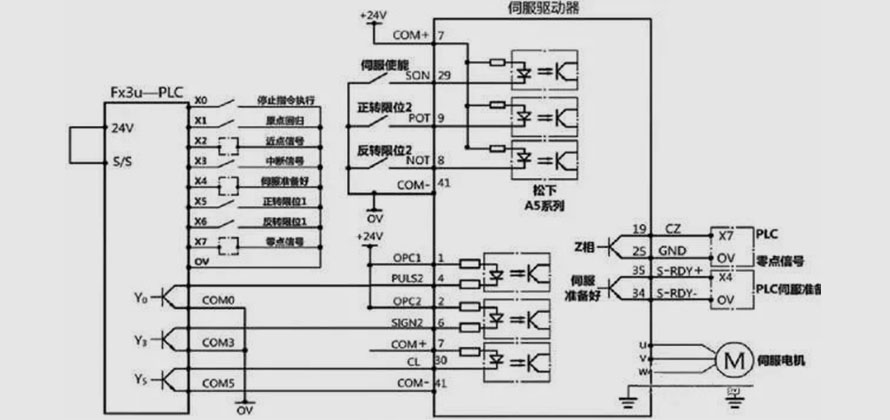

在这里我们使用的是三菱FX—3U的PLC与松下A5的伺服驱动器,我们在PLC上设计了停止指令,远点回归,近点信号,中断信号,以及正反转限位等。因为我们前面已经给大家介绍过类似这种接线图,现在就不一一介绍了。


伺服驱动器参数设置:


Pr0.01=0;位置控制方式,


Pr0.00=1;电机旋转方向设定,Pr0.05=0;光电耦合输入,(伺服驱动器有两种方式输入:一种是光电耦合输入,一种是差动输入。)


Pr0.06=0;指令脉冲极性设置,Pr0.07=3;脉冲+方向输入方式,


Pr0.08=3000;电机每转1周指令脉冲数,


Pr4.06=3847 ( 00000F07H) ;设置S17为清零输入端,


Pr4.11=131586 ( 0002020202H) ;设置S02为伺服准备好输出端,


Pr4.00=131586 ( 0002020202H) ;设置I1为反转限位2开关输入端,


Pr4.01=65793 ( 00010101H) ;设置SI2为正转限位2开关输入端。


Pr5.04=0;正反转限位开关2有效,


Pr5.05=2;正反转限位顺序设置,并清除脉冲偏差计数器为零


输入和输出信号说明:


●X0一停止 定位指令执行,


●X1-开关瞬间接通,可执行原点回归指令( DSZR)


●X2一原点回归时,近点信号输入端,


●X7一原点回归时,接收伺服驱动器输出的编码器Z相信号输入端。即零点信号。


●Y000 -脉冲输出端,


●Y003- -电机旋转方向信号输出端


●Y005- 清零信号输出端。


说明:


1,使用X001输入端启动DSZR原点回归指令


2,使用M22正转点动,执行DRVI相对定位指令。


3使用M23反转点动,执行DRVI相对定位指令。


4,使用M24正转启动,执行DRVA绝对定位指令。


5使用M25反转启动,执行DRVA绝对定位指令。


6使用M31启动,执行ZRN原点回归指令。


7使用M32启动,执行DVIT中断定长指令。

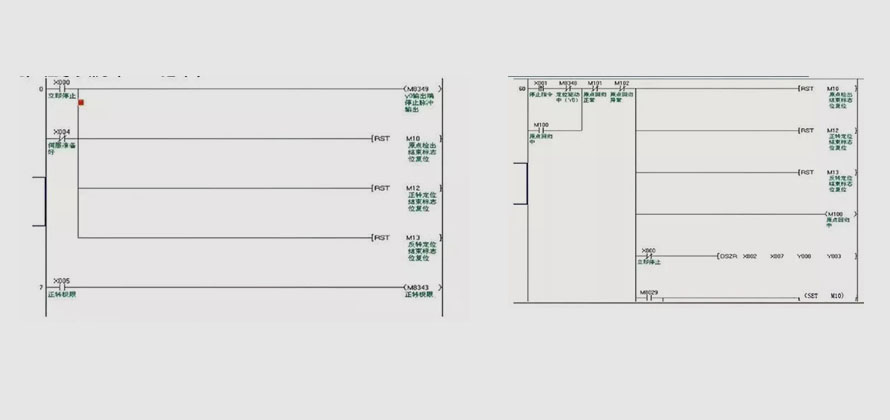

plc程序:
